Проектирование автоматизации котельной, систем электроснабжения и автоматики тепловых пунктов, отопления и вентиляции

Инженеры КИПиА и автоматики Группы Компаний НПК «Завод модульного энергооборудования» разработают для Вас проект автоматизации котельной, тепловых пунктов, систем отопления и вентиляции в Пензе и Пензенской области.

Мы выполним для Вас работы по проектированию электроснабжения и автоматизации внутренних инженерных систем зданий, а также диспетчеризации и телеметрии.

• котельных установок;
• трансформаторных подстанций - КТП;
• автоматизация газоснабжения - раздел АГСВ;
• автоматизация тепломеханических решений - раздел АТМ;
• тепловых пунктов (индивидуальных – ИТП и центральных – ЦТП);
• узлов учета тепла (учет тепловой энергии);
• силовое электрооборудование и освещение - раздел ЭМ и ЭО;
• систем вентиляции, дымоудаления, противодымной вентиляции - раздел АОВ;
• систем отопления и теплоснабжения (раздел АОВ);
• водоснабжения и канализации;
• технологического оборудования и производственных линий;
• систем электроснабжения,  электроосвещения зданий и сооружений;
• пожарной сигнализации зданий и сооружений;

Проектирование автоматики котельной

Работа по проекту автоматизации котельной включает в себя следующие этапы:

• предпроектное обследованиесостава котельной и составление ТЗ с учётом требований заказчика.
• разработка техническихрешений по автоматизации и безопасности.
• проектирование систем электроснабжения и диспетчеризации.

Более подробно опишем этапы проектирования ниже.

Предпроектное обследование и ТЗ
Перед началом проектирования уточняем вводные данные: состав котельного оборудования и схему теплоснабжения, условия по электроснабжению. Также для составления ТЗ и понимания задач нам необходимо узнать требования Заказчика. Мы учитываем такие требования как:

• требуемые параметры и режимы
• требования к диспетчеризации и удалённому доступу
• требования к безопасности: загазованность, пожарная сигнализация, сценарии отключения

В итоге обследования составляем техническое задание с учетом требований, где фиксируются режимы, уставки, интерфейсы, границы ответственности.

Технические решения по автоматизации и безопасности
В составе проекта мы прорабатываем:

• функциональную схему автоматизации
• алгоритмы: пуск, останов, аварийные сценарии, блокировки, каскад
• выбор КИП: датчики давления/температуры/расхода, сигнализаторы, исполнительные механизмы

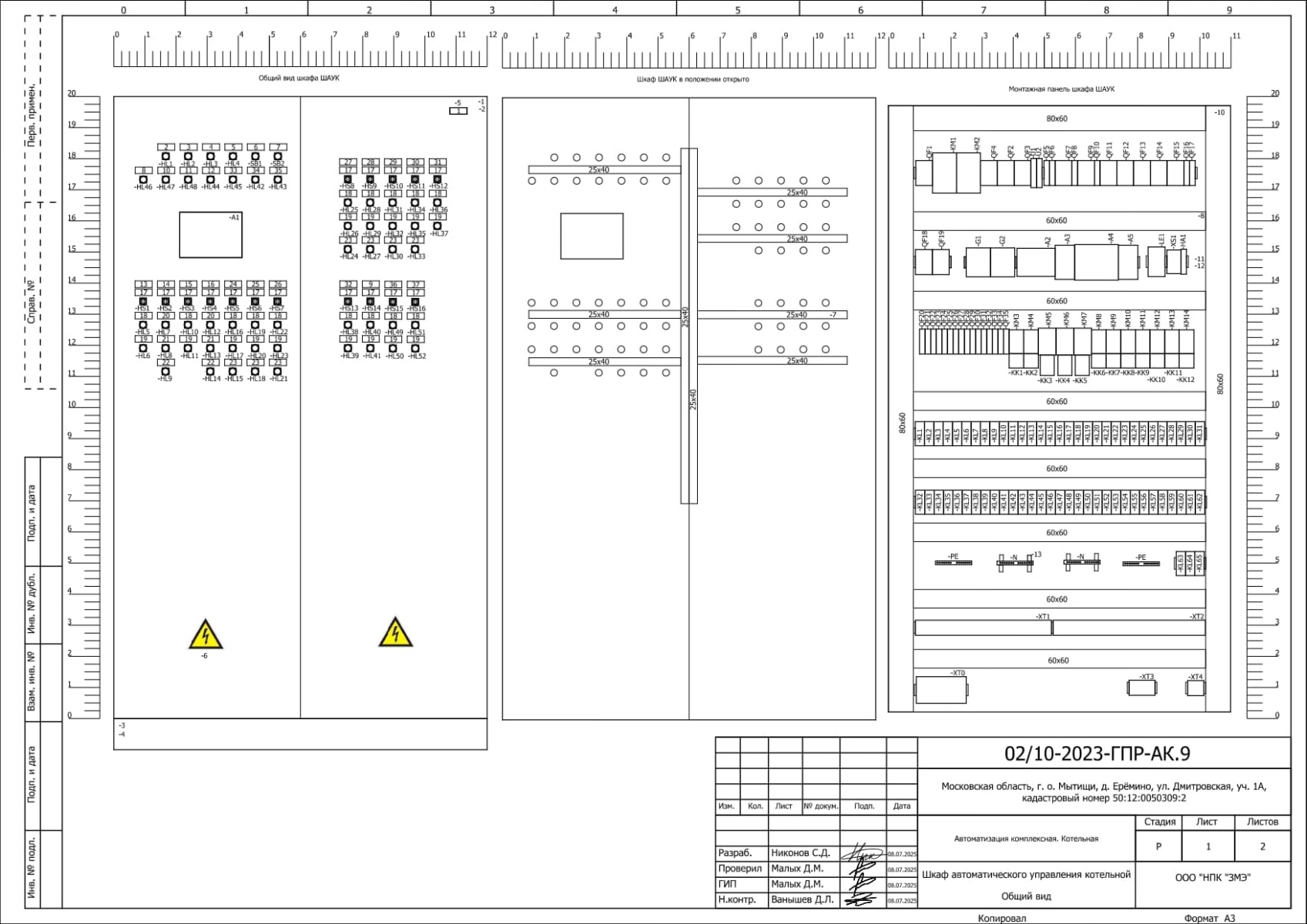

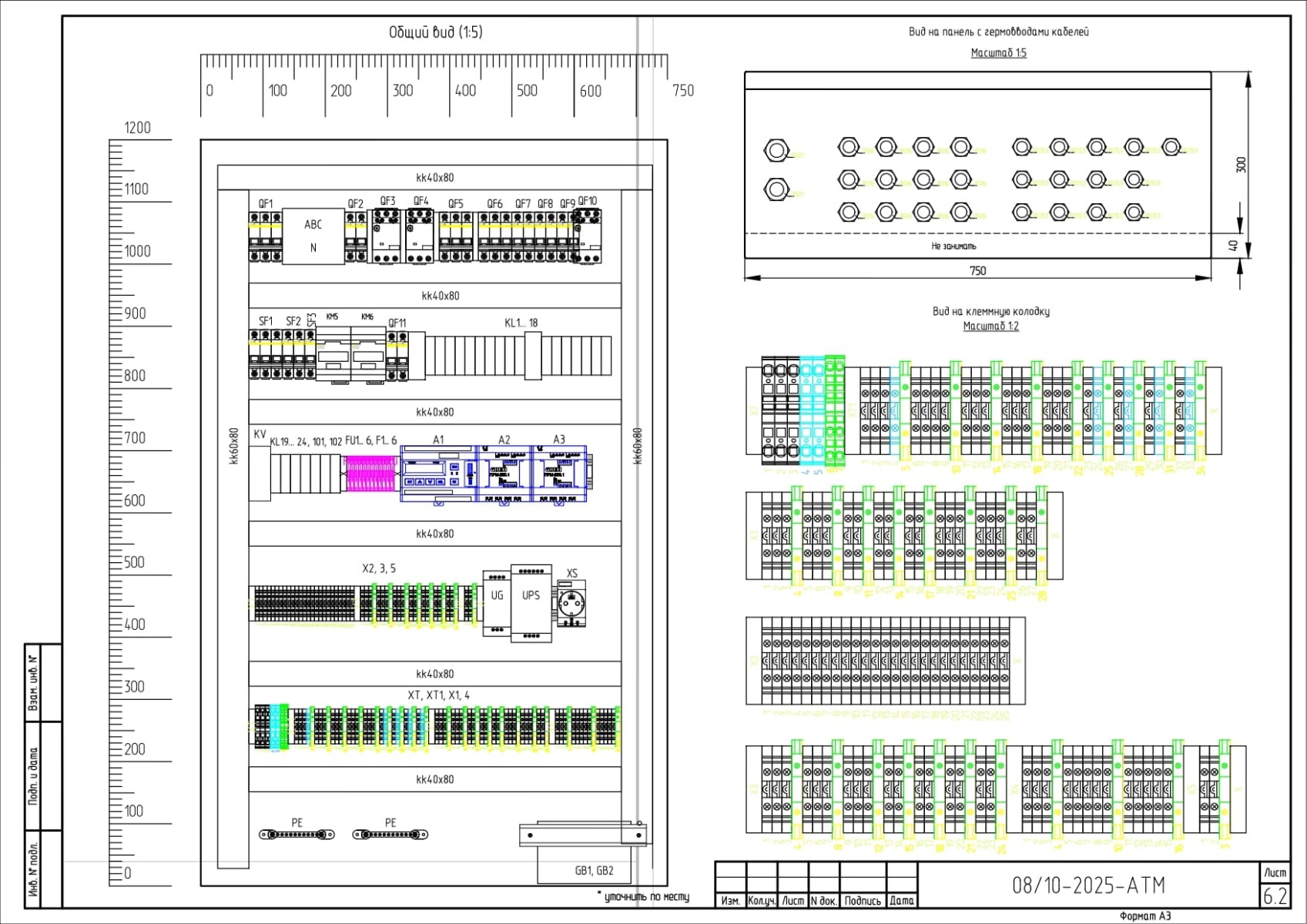

• структуру шкафа управления: контроллер, модули ввода-вывода, питание, коммутация, резервирование
• интерфейсы с котловой автоматикой (если котлы с собственной системой управления), с ПС, с АСУД/SCADA

Проектирование систем электроснабжения и диспетчеризации

Проект включает:

• схемы питания шкафов автоматики, защиты, заземление
• кабельный журнал, трассы, требования к прокладке
• связь и протоколы (Modbus, Ethernet и др.), если есть диспетчеризация
• настройку уровней доступа и журналирование аварий/событий

Нормативная и законодательная база: проектирование автоматики котельной

Федеральные законы

• Федеральный закон №116-ФЗ «О промышленной безопасности опасных производственных объектов»
• Федеральный закон №384-ФЗ «Технический регламент о безопасности зданий и сооружений»
• Федеральный закон№123-ФЗ «Технический регламент о требованиях пожарной безопасности»

Нормы и правила в области промышленной безопасности (Ростехнадзора):

• «Правила безопасности сетей газораспределения и газопотребления»
• «Правила безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением»

Постановления Правительства РФ

• Постановление Правительства РФ №87 «О составе разделов проектной документации и требованиях к их содержанию»
• Постановление Правительства РФ «Правила противопожарного режима в Российской Федерации»

Своды правил (СП) и актуализированные строительные нормы

• СП 89.13330 «Котельные установки»
• СП 62.13330 «Газораспределительные системы»
• СП 60.13330 «Отопление, вентиляция и кондиционирование»
• СП по пожарной безопасности (из серии СП 7.13130)

Стандарты оформления и электротехнические требования

• ГОСТ Р 21.1101 «СПДС. Основные требования к проектной и рабочей документации»
• ГОСТы СПДС на схемы автоматизации и условные обозначения
• ПУЭ (Правила устройства электроустановок)

Задачи автоматизации котельной

Автоматизация газовых котельных предназначена для:

• Безопасность- качественный проект автоматизации котельной задаёт логику безопасной работы всей установки, снимает с персонала рутинные рисковые операции.
• Энергоэффективность и учётэнергии и топлива - для уменьшения расхода топлива в наших проектах предусмотренны системы управления и контроля
• Надёжностьработы - в каждый проект автоматики закладываются типовые функции защиты и блокировки оборудования
• Удобство эксплуатации котельной- возможность включения в проект диспетчеризации, удалённого мониторинга, тревоги, архивов параметров и отчётов.

Документы по итогу проектирования автоматики котельной

По завершении проекта автоматизации котельной вы получаете комплект проектной и/или рабочей документации (в зависимости от стадии), оформленный по СПДС и требованиям к составу разделов. Типовой комплект включает:

• пояснительную записку с перечнем применённых норм и принятыми техническими решениями
• функциональные схемы автоматизации
• схемы электрические принципиальные, кабельные журналы
• спецификации оборудования и материалов (КИПиА, шкафы, кабель, исполнительные механизмы)
• задания смежным разделам (электрика, вентиляция, связь)
• описание алгоритмов работы
• при необходимости: решения по диспетчеризации, мнемосхемы, структура сети
